Spoľahlivé dávkovanie chemikálií.
Solenoidom (magnetom) poháňané membránové dávkovacie čerpadlá zohrávajú dôležitú úlohu v spoľahlivom a presnom dávkovaní kvapalín v procese. Sú vhodné pre nízko-tlakové aplikácie a pre dávkovanie malé množstva chemikálií. Dávkovacie čerpadlá sa používajú v mnohých odvetviach priemyslu, ktoré pracujú s kvapalnými toxickými a agresívnymi chemikáliami.
Klasické prevedenie

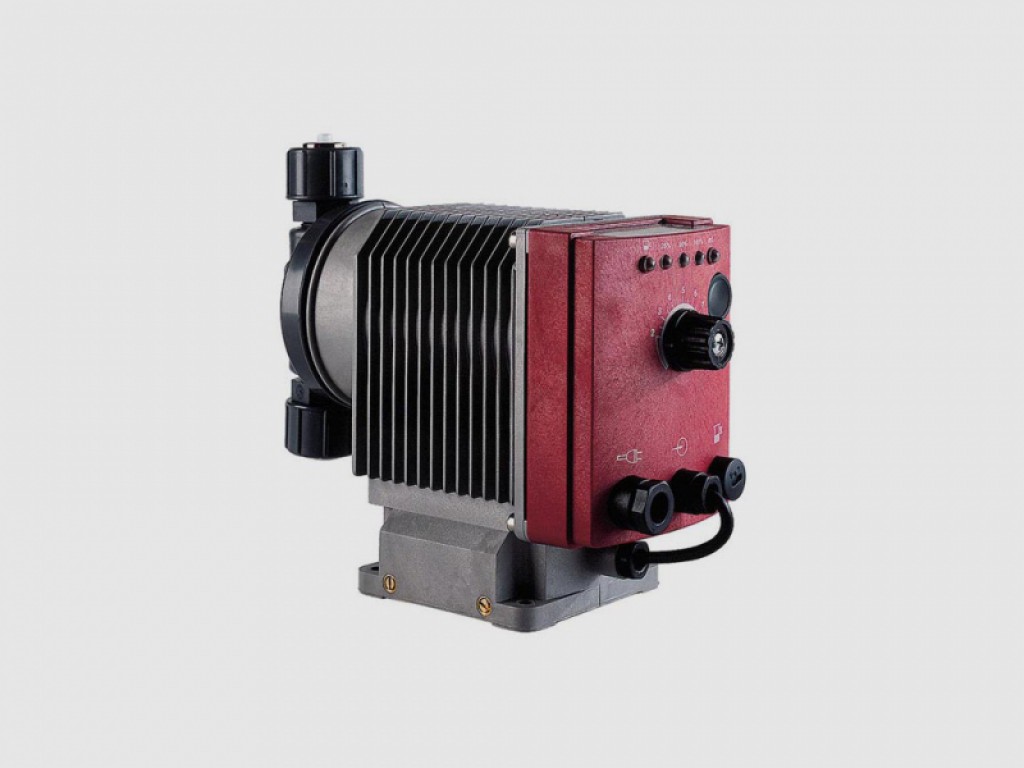

Čerpadlá MAGDOS LT pracujú ekonomicky, spoľahlivo a flexibilne. Elektronika, ovládaná mikroprocesorom, zaisťuje optimalizáciu energie a flexibilné prispôsobenie tlakom. Dvojité guľové ventily zabezpečujú tú najvyššiu presnosť aj pri minimálnych dopravných množstvách.
Čerpadlá MAGDOS LT sa dodávajú pre rôzne druhy aplikácií, pretože sú vybavené s vysoko výkonnými zdvihovými magnetmi a dopravované množstvo na jeden zdvih je možné plynule nastavovať. Vďaka svojmu prehľadnému konštrukčnému usporiadaniu, je ich údržba maximálne jednoduchá. Membránové dávkovacie čerpadlá s magnetom MAGDOS LT, sú vhodné predovšetkým pre použití pri úprave vody a rôzne priemyslové aplikácie. Vďaka osvedčenému materiálu PVC a membráne s poťahom z PTFE, je možné tieto hermeticky uzavreté čerpadlá používať univerzálne. Čerpadla MAGDOS LT umožňujú pomer nastavenia 1:20. Takto je možné zaistiť ich prispôsobenie v daných procesných podmienkam obratom ruky.
Modulárne konštrukčné usporiadanie
Membránové dávkovacie čerpadlá s magnetom sú vďaka svojmu funkčnému princípu vhodné obzvlášť pre proporčné ovládanie v závislosti na impulzoch. Pracujú bez nábehového oneskorenia resp. dobehovej zotrvačnosti a reagujú na každý spúšťací impulz presne určeným dávkovaným množstvom. Ich modulárne členenie ovládacej jednotky, pohonu a dávkovacej hlavy umožňuje vďaka kombinácii rôznych možností, použiť také riešenie, ktoré je prispôsobené individuálnym potrebám podľa daného druhu aplikácie.
Stručná charakteristika
- Kapacita 0.2 až 17 l/h, tlak až do 16 bar
- Použiteľnosť pre toxické a agresívne médiá
- Použiteľnosť pri okolitej teplote až do 45 °C
- Nastaviteľná dĺžka zdvihu v rozsahu 0...100%
- Manuálne nastavenie frekvencie 25, 50 a 100% alebo riadenie podľa externých impulzov
- Pripojenie pre hladinový spínač
- Dvojité guľové ventily pre dosiahnutie najväčšej presnosti
- Nastavenie elektrickej spotreby solenoidového pohonu
- Pohodlné ovládanie jediným tlačidlom
- Všetky typy sú vyrobené podľa nemeckej normy DVGW-DIN 19635
- 115 V AC a 230 V AC 50/60 Hz modely čerpadiel odskúšané prevedenie CSA
- Dodávajú sa taktiež v prevedení pre 24V DC
Technické parametre
MAGDOS LT | 02 | 06 | 1 | 3 | 4 | 6 | 10 | 17 | |
---|---|---|---|---|---|---|---|---|---|
Max. vstupný tlak [bar] | 12 | 16 | 12 | 10 | 8 | 3 | |||
Prietok pri max. tlak [l/h] | 0,14 | 0,48 | 0,9 | 1,6 | 3,3 | 5,2 | 7,9 | 13,5 | |
Tlak média (protitlak) [bar] | 6 | 8 | 6 | 2 | |||||
Prietok pri tlaku média [l/h] | 0,28 | 0,7 | 1,4 | 2,8 | 3,7 | 5,5 | 10,1 | 17 | |
Max. frekvencie zdvihu [zdvih/min] | 80 | 120 | |||||||
Sacia výška pre média, ktoré neuvoľňujú exhalácie plynov [mWs] | 3 | 2 | 1,2 | ||||||
Napájanie | 115/230 V | ||||||||
Spotreba energie | 30 W | ||||||||
Krytie | IP 65 | ||||||||
Dĺžka vstupného impulzu | 10 ms | ||||||||
Hmotnosť | cca.. 2,7 kg |
